SINTERFILTER UND SCHALLDÄMPFER
Bei den nachstehend aufgeführten Sinterfiltern handelt es sich
um einen kleinen Teil (Standard- Abmessungen) aus unserem
umfangreichen Sinterfilter-Programm.
Zusätzlich liefern wir Sinterfilter-Scheiben, Rohre und diverse Sonderausführungen in verschiedenen Abmessungen/ Geometrien, Formen, Filterfeinheiten usw. Selbstverständlich liefern wir auch nach Zeichnung bzw. nach Ihren Anforderungen und Ihren Wünschen. Dies gilt sowohl für Bronze-Werkstoff wie auch Edelmetall (rostfreier Stahl). Ob der Vielzahl der verschiedenen Ausführungen können wir diese nicht alle bildlich darstellen. Fragen Sie, bzw. nennen Sie uns Ihre Wünsche; wir beraten Sie gerne.
Werkstoff: -Sint AF50- (kugelige Sinterbronze)
Filterfeinheit: 0,080 mm / 80 µm

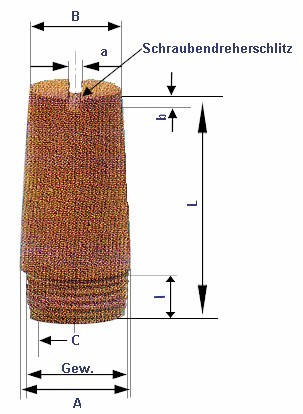

Schalldämpfer mit gesintertem Gewinde und Schlitz |
||||||||
Gewinde | l | L | A | B | C | a | b | Schunk-Norm |
G 1/8" | 6 | 21 | 11 | 8 | 4,4 | 1 | 1,2 | 591 009 041 |
G 1/4" | 8 | 27 | 14 | 10 | 6,2 | 1,2 | 1,5 | 591 009 042 |
G 3/8" | 8 | 36 | 18 | 15 | 10 | 2 | 2,5 | 591 009 043 |
G 1/2" | 10 | 44 | 24 | 19 | 12 | 2,5 | 3 | 591 009 044 |
G 3/4" | 12 | 63 | 30 | 20 | 18 | 2,5 | 3 | 591 009 045 |
G 1" | 15 | 77 | 36 | 25 | 23 | 3 | 3,5 | 591 009 046 |

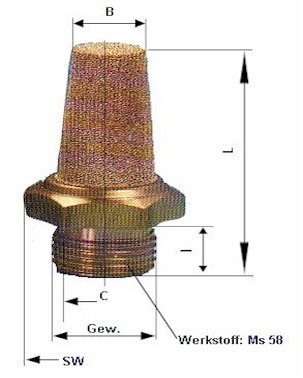

SCHALLDÄMPFER MIT MESSING-GEWINDETEIL UND SECHSKANT |
||||||
Gewinde | l | L | B | C | SW | Schunk-Norm |
M 5 | 4 | 24 | 4 | 2,5 | 10 | 591 009 147 |
G 1/8" | 6 | 31 | 5 | 4 | 13 | 591 009 148 |
G 1/4" | 8 | 36 | 7 | 6 | 17 | 591 009 149 |
G 3/8" | 10 | 42 | 12 | 9 | 22 | 591 009 150 |
G 1/2" | 12 | 48 | 16 | 12 | 27 | 591 009 151 |
G 3/4" | 14 | 57 | 21 | 16 | 32 | 591 009 152 |
G 1" | 16 | 70 | 28 | 22 | 41 | 591 009 153 |
SCHALLDÄMPFER MIT MESSING-GEWINDETEIL UND SECHSKANT - Verkürzte Baulänge |
||||||
Gewinde | l | L | B | C | SW | Schunk-Norm |
M5 | 4 | 16 | 5 | 2,7 | 7 | 591 009 349 |
G 1/8" | 5 | 21 | 9 | 6,5 | 12 | 591 009 350 |
G 1/4" | 6 | 28 | 11,5 | 9 | 15 | 591 009 351 |
SCHALLDÄMPFER - KURZE BAULÄNGE |
|||||||
Gewinde | l | L | A | C | A | B | Schunk-Norm |
G 1/8" | 6 | 10 | 12 | 5,5 | 1 | 1,2 | 591 009 178 |
G 1/4" | 8 | 12 | 15 | 7 | 1 | 1,2 | 591 009 179 |
G 3/8" | 8 | 12 | 20 | 11 | 1,2 | 1,5 | 591 009 180 |
SCHALLDÄMPFER - STOPFEN |
||||
Gewinde | L | a | b | Schunk-Norm |
M5 | 5 | 1 | 1,0 | 591 009 160 |
M7 | 5 | 1 | 1,5 | 591 009 165 |
G 1/8" | 6 | 1 | 1,2 | 591 009 167 |
G 1/4" | 10 | 2 | 2,0 | 591 009 269 |
G 3/8" | 8 | 2 | 2,0 | 591 009 119 |
Weitere spezielle Abmessungen / Ausführungen auf Anfrage!

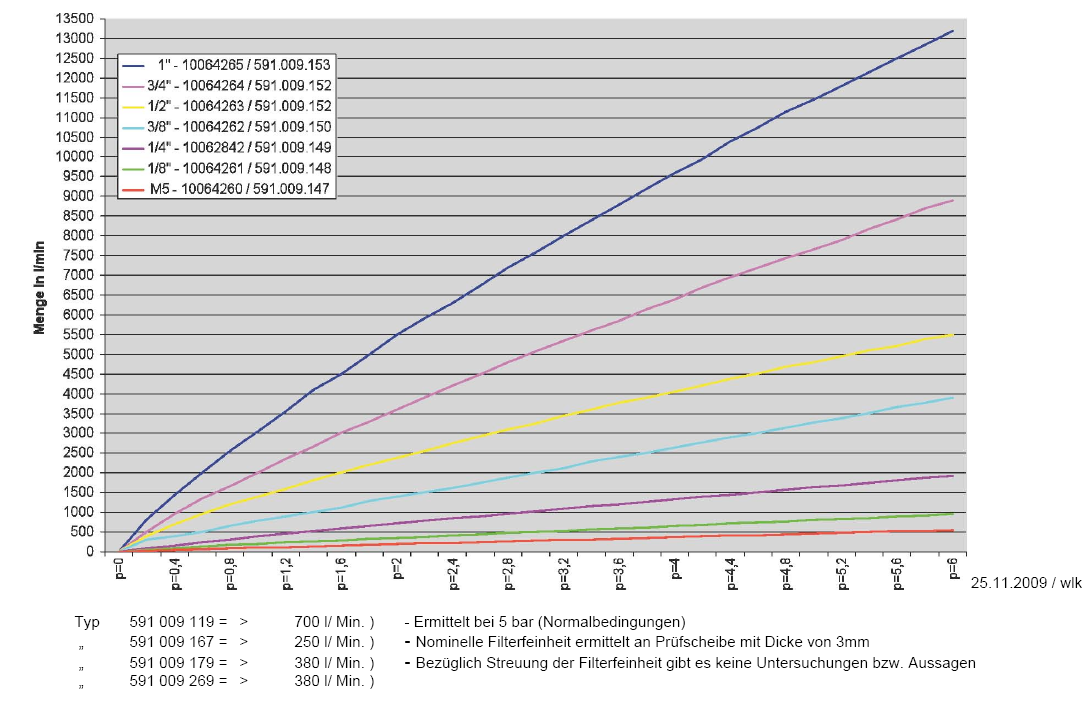

Durchflussmessung Schalldämpfer mit MS-Gewinde (Richtwerte)
